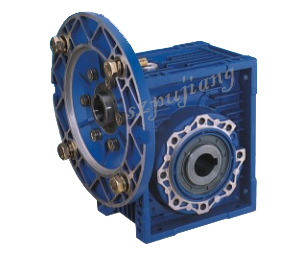

一：单级蜗杆减速机

  1 减速机型号25一90采用优质铝合金压铸箱体.外形轻巧美观.结构紧凑，体积小。重量轻，节省 安装空间。不易锈蚀。

  2 减速机型号110一，50采用灰铸铁铝模铸造，外形美观坚固.可多方位安装使用。

  3 散热性能好，安全可靠.效率高。

  4 承载能力高，传动平稳，振动小，噪剖低。

  5 具有动力输入及转矩输出的多种联接结构，满足多种联接需要;箱体外形设计及底脚孔设置布局适应多种安装方式，通用性强。

二：安装注意事项

  1 减速机须安装在平整坚固的底座上，底脚螺栓必须紧固、防震。

  2 原动机--减速机--工作机的各联接轴伸.安装后必须互相准确对准轴线。

  3 减速机输入端及输出端轴伸外径尺寸公差按h6制作，与之相匹配的联轴器、皮带轮、链轮等传动件内孔需按合适的公差尺寸配置，避免装配过紧损坏轴承，装配过松影响正常的动力传递。

  4 链轮、齿轮等传动件装上轴伸时，应尽量靠近轴承，以减少轴伸弯曲应力。

  5 减速机装配电机时，应在蜗杆头部内孔孔壁及链槽处涂抹黄油，避免装西乙丈紧，防止轴孔日久生锈。

  6 使用各类电机直联型减速机时.若电机重量偏大.应设支撑装置。

三：使用注意事项

  1 使用前应注意检查减速机型式结构、中心距规格、传动比、输入轴联接方式、输出轴结构、输入轴输出轴轴指向和回转方向等是否符合使用要求，蜗杆输入转速最高不宜超过2000r/min。一般使用范围为600-1800r/min.

  2 开机时应逐步施加载荷，不能满载起动。

  3 型号25-90减速机仅设加油孔.出厂时减速机内已加好ISO VG320合成润滑油。用户无需加油.机器连续运转约10000小时后，应该更换新润滑油。

  4 型号110-150减速机设有加油孔、放油孔和油标，减速机内已加ISO VG460矿物润滑油，用户在使用前须拉掉通气器上的栩胶环。首次运行500小时后更换新油.以后每隔约5000小时换油一次。

  5 减速机允许最高油温为95,超过时应停机检查。

  6 若减速机使用环境温度超过或低于表中规定使用环境温度5℃以上.请与我公司人员联系。

产品规格25～150；传动比单级7.5～100，双级300～5000；输入功率0.06～15KW；输出转矩7～1788N﹒m。共10大规格22000余种型式、传动比、联接、安装方式可供选用。产品规格25 30 40 50 63 75 90 110 130 150传 动 比单 级7.5 10 15 20 25 30 40 50 60 80 100双 级300 400 500 600 750 900 1200 1500301 1800 2400 3000 3200 4000 4800 5000

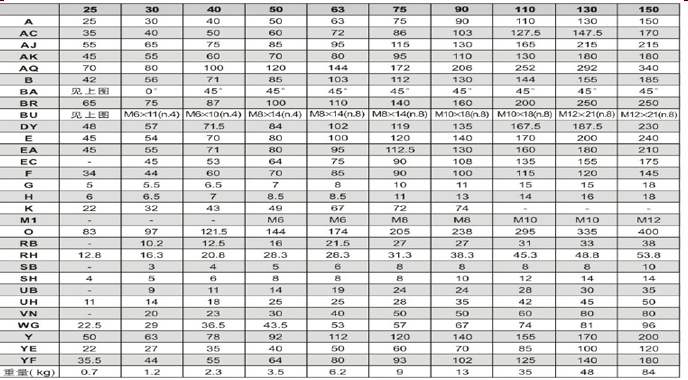

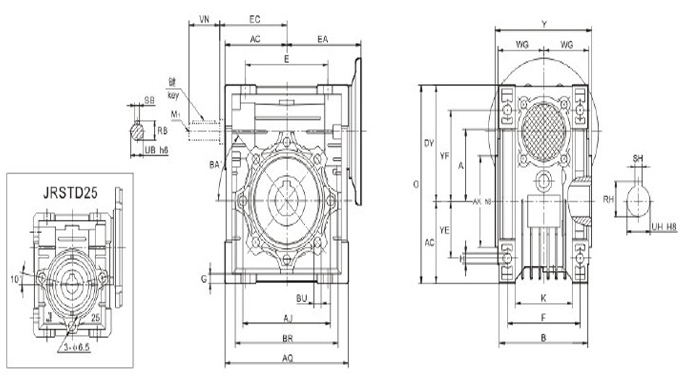

蜗杆减速机JRSTD系列详细参数：
