SZG-F直交轴小型15框减速机

SZG-F直交轴小型15框减速机

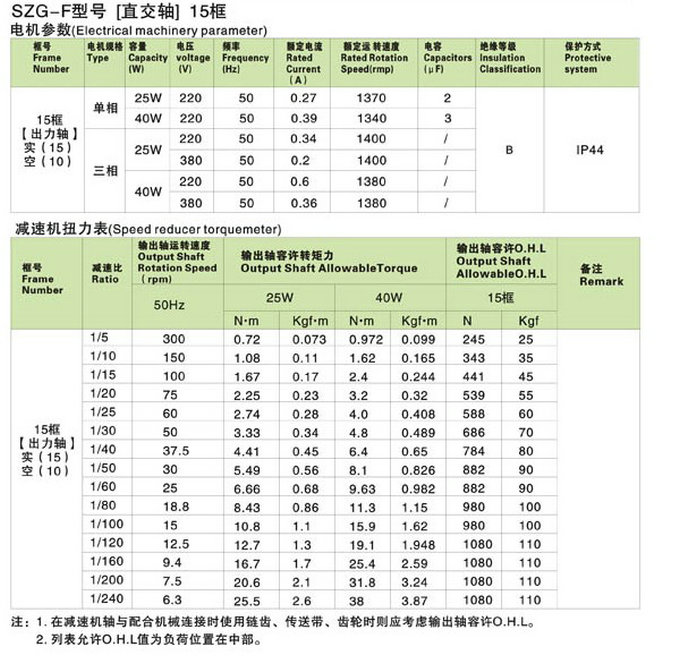

产品参数:
产品型号: SZG-F
额定功率:25-2.2KW
电压:220V-380V
转速/极数:null
减速比:1:5-1:240
安装方式:null

详细参数

 新款山藤SEND减速机采用正方形安装面,四个安装螺栓孔也为正方形布置,即使由水平安装变为垂直安装,也不需要改变安装孔位置。
 安装面与电机相对独立,且电机外型尺寸小于齿轮箱外型尺寸,使山藤SEND在设计安装时对空间的要求更简单,设计安装更方便。
 由于采用脂润滑方式,其安装不受安装方向限制,且提供地脚、法兰、轴安装等多种安装方式。
   山藤SEND减速机的输出轴可以是空心轴、左(右)出轴和双出轴等多中形式供客户选择。

  山藤SEND直交轴减速机功率:25~120W减速比:1/5~1/240轴布置:直交轴特点:1.高效率与低噪音 山藤SEND减速机采用准双曲面齿轮设计,在性能上兼顾有斜齿轮的低噪音性和伞齿轮的高效率特点,是一款不可多得的高效且低噪的减速机。 与蜗轮蜗杆相比,双曲面齿轮的滑动摩擦较小,因此其传动效率比蜗轮蜗杆高;最高可达98%的传动效率。另一方面,螺旋伞齿轮的齿轮啮合一般在2齿左右,而山藤SEND准双曲面齿轮拥有越2.5齿的啮合,因此其运转时噪音比伞齿轮更低。2.蜗轮蜗杆齿轮箱相比,山藤SEND的使用寿命更长

 SZG-F直交轴小型15框减速机型号说明

型号:SZG:直交轴减速马达

框号:减速机箱体大小

安装方式:H:脚底安装

          F:法兰安装

          R:方型

电机功率:小型系列:25W,40 W,.60 W,90W,120 W,150W.

中型系列:0.2k W,0.4KW,0.75 KW.1.1 KW,1.5 KW,2.2 KW

减速比:5. 10. 15. 20. 25 .30. 40 .50 60. 80 .100 .120 .160. 200 .240.

电压:C:单相 220V  C:1-PHASE 220v

S:三相220//380V  S:3-phase 220/380V

G:特殊电压  GSpecial Voltages

刹车: B带刹车  BBrake

空白:不带刹车  Blank:No brake

出轴方向:

R:向右伸出

L:向左伸出

T:向左右伸出

/实心轴:K:空心轴

Z:实心轴

风叶:F:带风叶

空白:自冷型不带风叶

接线盒: J:带接线盒

空白:不带接线盒

A:接线盒标准位置

SZG-F直交轴小型15框减速机安装注意事项:

安装位置:

环境法度:-10--40

环境温度:85%以下(无结露点)

高度:1000m以下

安装环境:无腐蚀性气体,易燃易爆气体及蒸汽,无灰尘,通风良好的室内场所。

安装面:用四根螺螺栓固定精加工过的平面。

安装方向:由于采用了润滑脂润滑方法,可以在任何方向上安装。

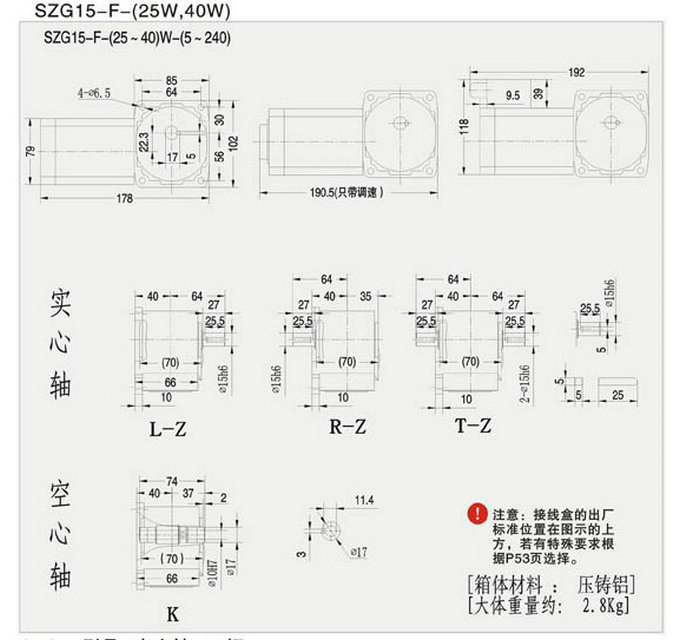

SZG-F直交轴小型15框减速机详细图纸

SZG-F直交轴小型15框减速机详细图纸
