齿轮箱JRTM..-D-L系列

齿轮箱JRTM..-D-L系列
产品参数:
产品型号: null
额定功率:null
电压:null
转速/极数:null
减速比:null
安装方式:null

详细参数

   齿轮箱JRTM..-D-L系列即:JRTM系列螺旋伞齿轮转向器,产品规格 2—25;传动比:1—5;输入功率0.014—335kw;输出转矩11-5713  N.M.10大规格15000余光种不同的形式,传动比,联接和安装方式可供选用。

  其它产品:公司可根据用户需要,研究开发设计制造专用产品。以满足用户的各种需求。

此系列齿轮箱(转向器)主要部件有:1.机座,2.横轴座。3.横轴。4.纵轴。5。纵轴锥齿轮。6:横轴锥齿轮。7:端盖。8轴承。9油封。10:油镜。

说明 :当齿轮箱输入轴旋转方向改变,齿轮箱输出轴相应改变。

  产品特点:传动平稳,承载能力大,噪音低;结构紧凑,传动比大;动力源广,可用电机或其它动力驱动。

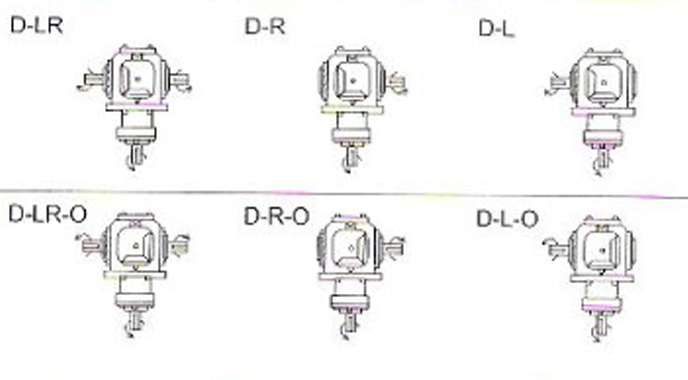

  齿轮箱JRTM..-D-L系列产品图:

齿轮箱JRTM..-D-L系列产品图

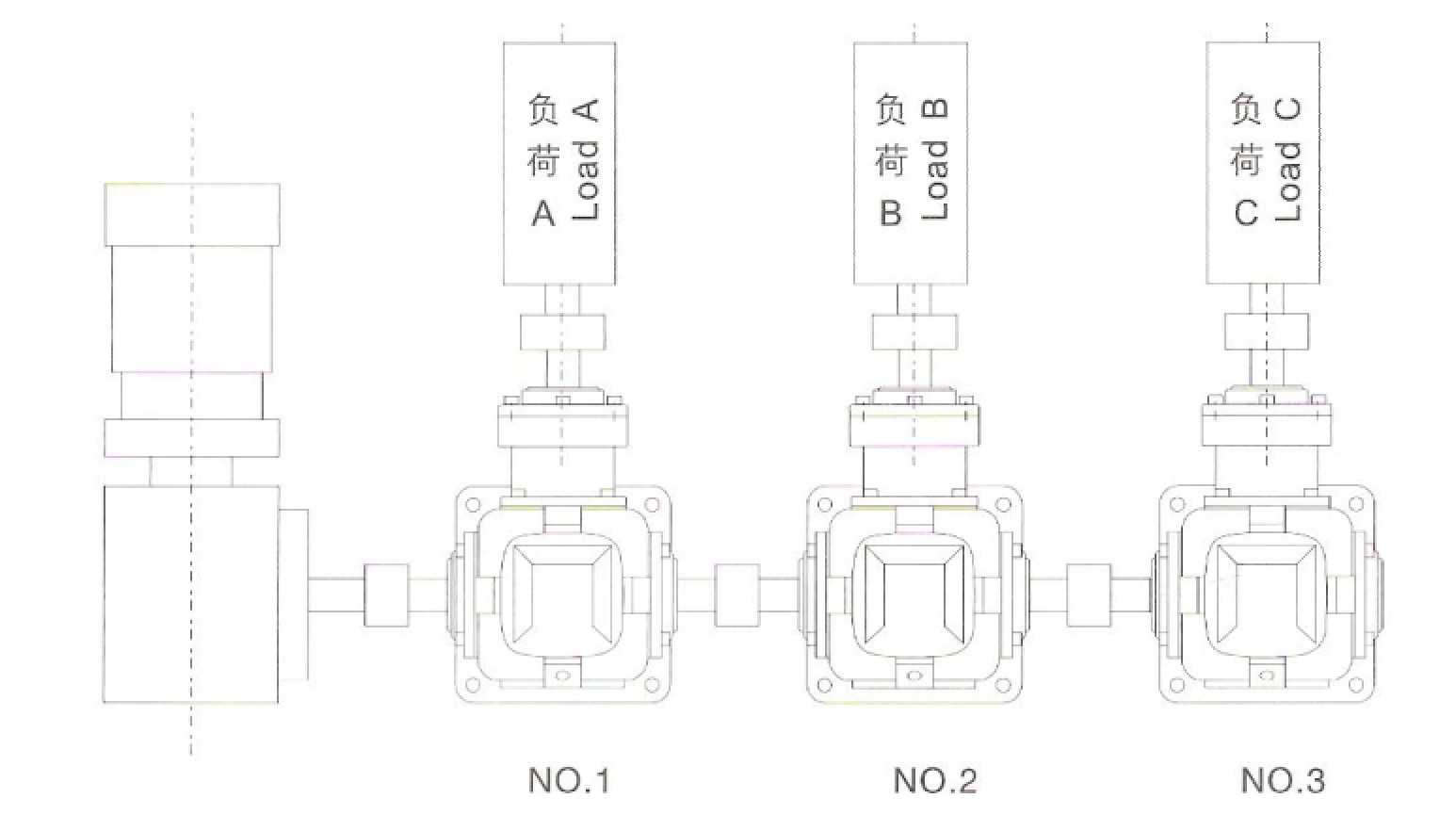

应用举例:

 3台负载全部为196N.m,一般冲击.每天连续工作8小时,即使用系数fs=1.25,斜齿轮输入轴转速300r/min,速比全部为1:1::

    根据公式:

          每台转向器本身所需的负载MN2>=M2xfs=196x1.25=245N . m

*1号转向器因1号转向器本身的负载为245N.m,2号、3号转向器需通过1号转向器传递扭矩。

  所以,号转向19应承担的负载为:245N.m+245N.m+245N.m=735N.m,依据传动能力表,应选JRTM12.

*2号转向器除本身的负载245N.m,还需传递3号转向器的扭矩。所以总负载应为245N.m+245N.m=49ON.m.依据传动能力表,应选JRTM100

*3号转向器由于仅一个负载C进行运转.即所需负载在245N.m以上即可.依据传动能力表可选JRTM08.

齿轮箱应用举例

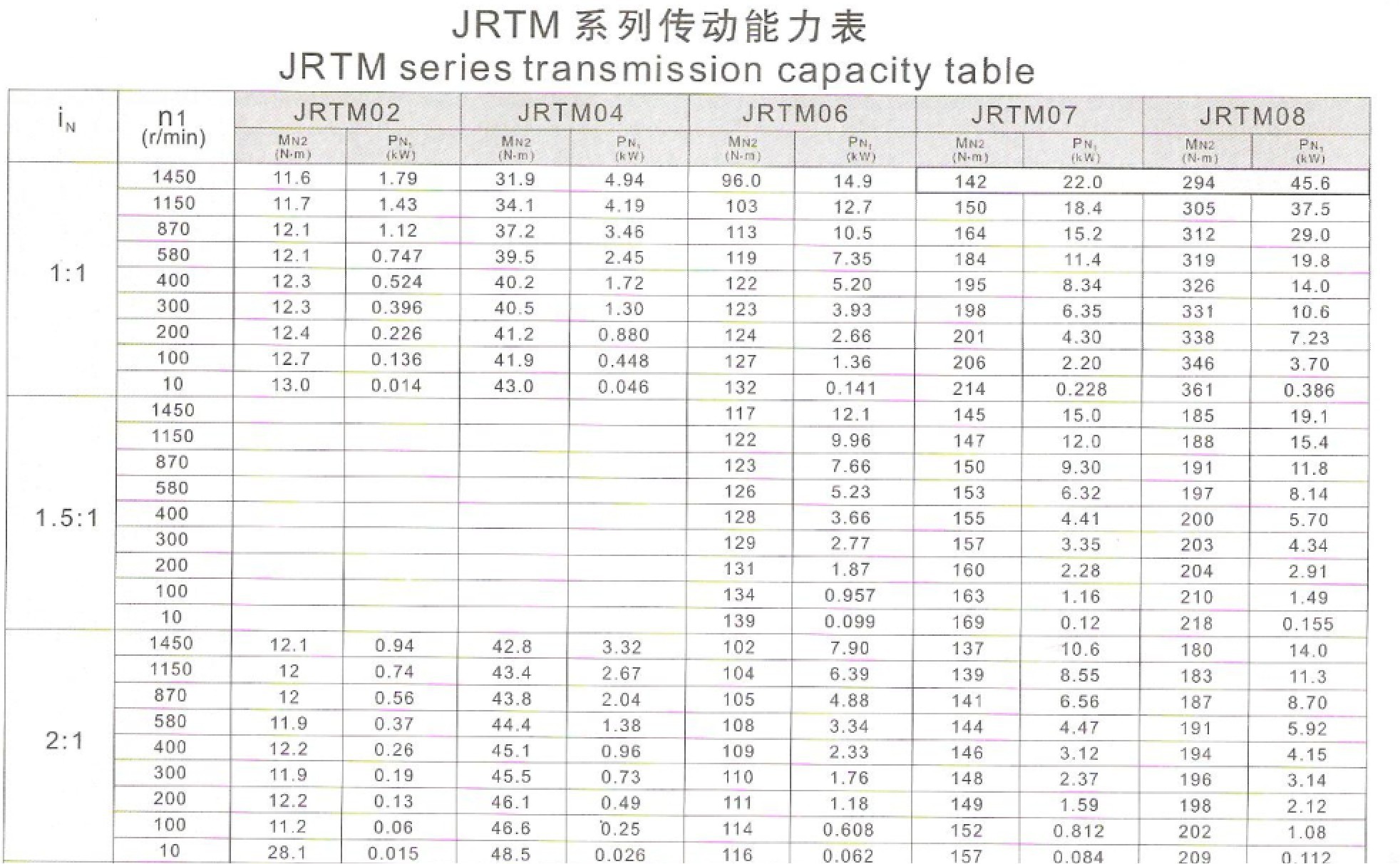

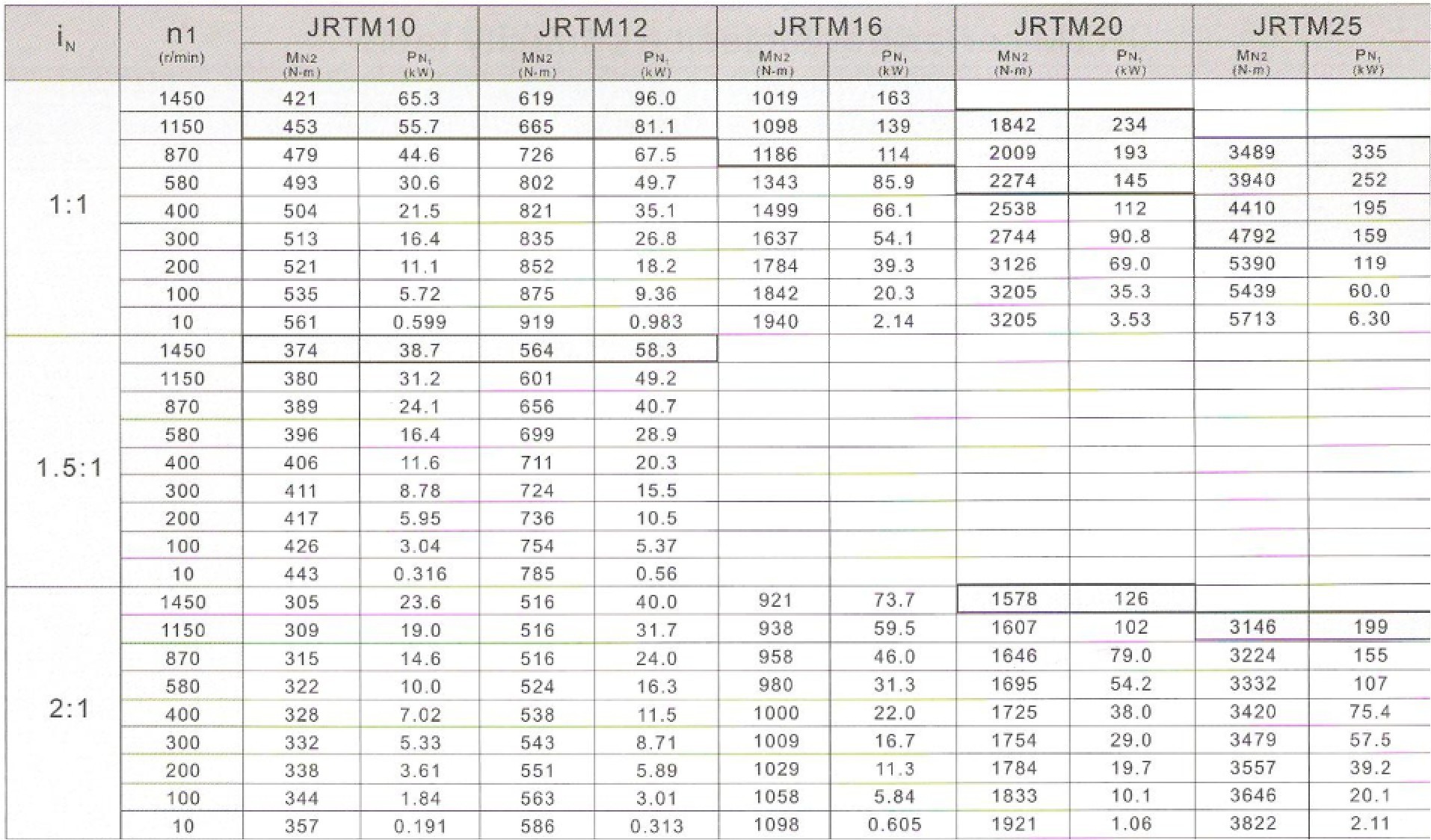

齿轮箱传动能力表

齿轮箱传动能力表

齿轮箱传动能力表

齿轮箱传动能力表
