所谓同相绕组的判定就是在电动机的6个出线端中判断那两个端子属于同一相绕组。

    (1)万用表法其原理就是用万用表测端子间的电阻。若两个端子属于同一相绕组，其端子间有一定的阻值;若两个端子不属于同一相绕组，其端子间阻值为∞。测量时，应先检查好仪表，选择R x l挡并进行欧姆调零;然后用两个表笔.任意接触电机的两个端子，如果仪表显示有一定的阻值，则这两个端子为同相，将判断出的端子做好记号，再继续判定其他端子。如果仪表显示的阻值为∞，则这两个端子为异相;这时保持一个表笔位置不动，另一表笔去接触其他4个端子，直到找出同相端为止。

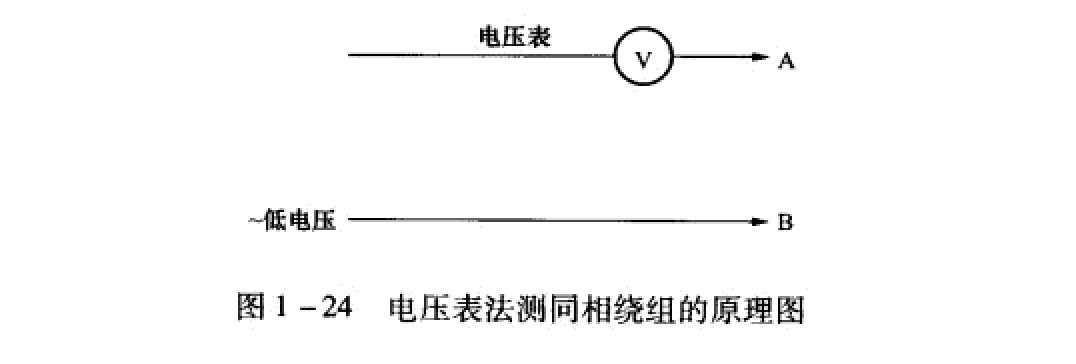

    (2)电压表法其原理就是通过测电压来判定同相。电压表法测同相绕组的原理图如图1一24所示。
