 针时传动误差在研究和评价齿轮传动质量中的一些局限性，从我国首创的齿轮整体误差测量技术入手，提出了齿轮副整体误差的概念.依据空间解析几何和齿轮啮合原理建立了齿轮副整体误差的数学模型，应用误差作用原理从微观角度推导了齿轮副整体误差与主、从动轮的齿轮整体误差的关系，定义了齿轮副整体误差曲线的基本组成单元，给出了理论单元齿轮副整体误差曲线的解析方程，在建立的接触面坐标系中推导了单元齿轮副整体误差曲线的基本算法;然后详细介绍了齿轮副整体误差的获得方法和具体计算过程，并在齿轮整体误差测量仪CZ450的硬件基础上开发了齿轮副整体误差测量系统，给出了测量实例;最后在与传动误差比较的基础上，分析了齿轮副整体误差的优点。

   以黄潼年先生为主的我国科技工作者于1970年在世界上首创了齿轮整体误差测量技术，这项被誉为新中国机械工程领域首项原创性的成果，在《中国科学》得到个面介绍.经过后续20多年的发展，齿轮整体误差测量技术已成为系统的齿轮整体误差理论.它主要包括3方面内容:齿轮整体误差概念及其分析方法、齿轮整体误差的获取方法和齿轮整体误差应用.我国曾生产了1 000多台各式齿轮整体误差测量仪器，并出口到一系列国家，其中锥齿轮整体误差测量技术的专利于1989年卖给了德国的Klinglnberg公司，实现了新中国机械工程领域的首项高技术出口.目前仍有200多台齿轮整体误差测。量仪器应用在生产现场.但很遗憾，近10多年来齿轮整体误差测量技术未得到应有的发展.

    齿轮整体误差通过特殊跳牙标准件与齿轮的啮合测量获取，得到的是单个齿轮的误差信息，其关键之处是使标准件与被测齿轮的重合度ε<1.从技术上讲，齿轮整体误差具有3个鲜明的特点:一是反映了齿轮的全部误差信息;其次是形象而精确地揭示了齿轮各单项误差的变化规律以及彼此间的消长关系;三是反映了齿轮传动的啮合过程。

    实际应用中，齿轮是成对使用的.由于主、从动轮都有误差，实际传动效果是主、从动轮共同作用的结果.由于齿轮副的重合度ε>1，从常规的齿轮传动误差不能厘清实际齿轮的啮合过程及其与误差相关的各种问题.为此，笔者将单个齿轮的整体误差概念拓展到了齿轮副，提出了齿轮副整体误差(gearpair integrated error, GPIE)的基本概念、数学模型、理论方程、单元曲线和基本算法，给出了具体可行的获取方法，并开发了测量系统。

1 数学模型与单元曲线

1.1齿轮副整体误差的数学模型

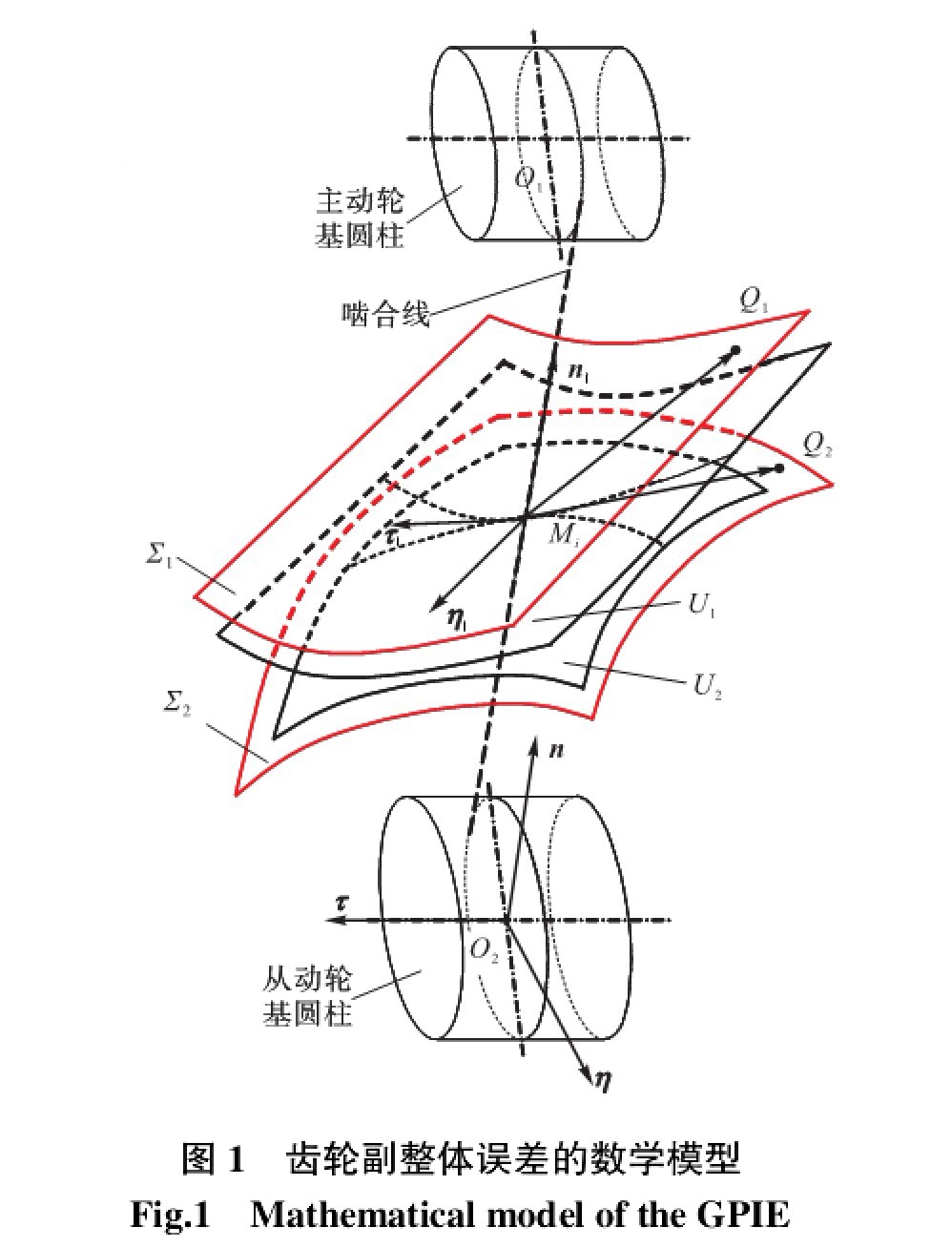

齿轮传动依靠主动轮的轮齿依次推动从动轮的轮齿进行工作.其推动过程通过共扼齿面的交替啮合来实现.如图1所示，U1和U2是一对渐开螺旋共扼齿面，Mi为某一时刻的啮合点，啮合点在空问的轨迹形成啮合线，啮合线是共扼齿面传递位移和力的作用线.图1中，б(O₂,n, r, η)为与基架固连的基础标架，其中，0₂为从动轮固定轴线的对称中心点，n为齿轮副啮合线上的单位矢量，η为从动轮固定轴线的单位矢量， r与n和刀一块组成右旋直角坐标系.

由于制造与安装等方面的原因，实际齿轮的齿面总是存在各种偏差，而目.各齿面间的位置关系也可能存在偏差.设Σ₁和Σ₂分别为共扼齿面U₁和U₂对应的含有偏差的实际齿面，Q₁和Q₂为理论啮合点Mi在实际齿面Σ₁和Σ₂上对应的实际接触点.一般而言，Q₁、Q₂和Mi在空间的位置很接近，为了表示方便，这里放大了它们之间的相对距离。

 在啮合点从处建立活动标架б (Mi，N_i, r_i, η_i ), N_i,为共扼齿面的单位法矢量，r_i和η_i为M_i点处切平面上互相垂直的2个单位法矢量.由啮合线的性质可知: Mi必然落在n轴线上的理论啮合线范围内，故

                                N_i =n                                                                                    (1)
